選擇更高效的方法

Moog在伍爾弗漢普頓的工廠決定要提高其內部的CMM檢測能力。其中包括使用專用測量支架檢查每個機加工零件。在過去，夾具和檢具會外包給外部供應商，使用模具鋼進行制作。

“由于CMM改進項目中涉及的夾具數量龐大，因此這將是一筆不菲的支出。此外，從圖紙發布到成品夾具交付，整個外包流程需要耗費4周到6周。根據成本與收益分析，我們評估了在公司內部所有生產夾具的方法，以縮短交貨期。由于生產速度快且零件成本低，3D打印自然就成為了首選方案?！?

—James Stuart-Young

Moog Aircraft Group制造工程經理

Moog在評估階段調查了很多方案，但最終選擇了Stratasys Fortus 3D打印機，因為它符合所有必需的技術標準。

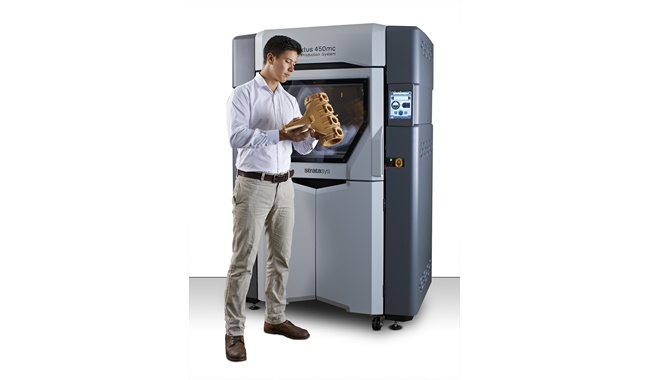

F450mc 3D打印機

“在整個制作樣件的過程中，Fortus FDM工藝產生出的零件更穩定。此外，構建空間和打印材料也符合我們的需求，而且價格也在我們的預算之內?！?/span>

—James Stuart-Young

 Moog Aircraft Group制造工程經理

尋找檢驗方案

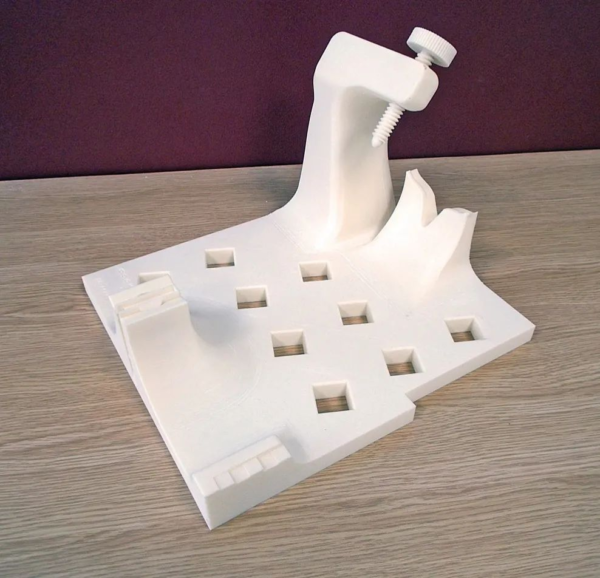

Moog在CMM檢測夾具的生產中將Fortus的能力發揮到了極致。CAD建模將傳統的設計變得更加集成，將復雜的裝配體簡化。再通過3D打印實現生產制作。

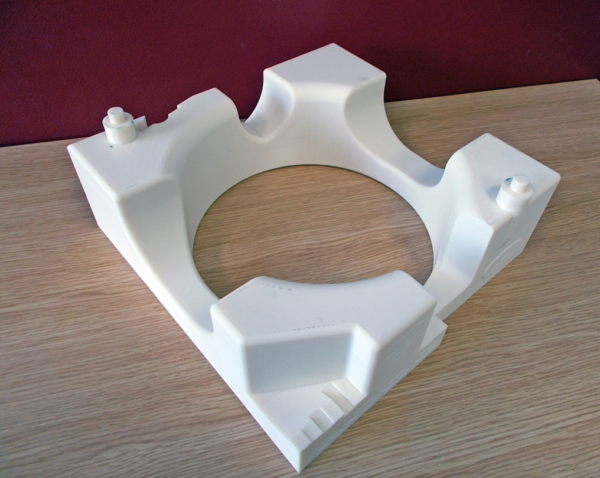

就材料選擇而言，Stuart-Young說：“夾具需要在溫度和紫外線中保持穩定，于是我們選擇了 ASA象牙色?！?/span>ASA是一種抗紫外線的生產級熱塑塑料，且擁有高強度和高品質的表面光潔度。

從外包轉為內部生產

在引入3D打印技術之前，Moog將所有模具和夾具的生產外包給其他公司。如今，可以使用CAD建模將傳統的設計變得更加集成，將復雜的裝配體簡化。再通過3D打印實現生產制造。

“具備內部生產能力后，我們就能控制生產優先級，滿足各種客戶計劃的需求。制造時間因我們打印零件的尺寸而異，但是生產CMM夾具僅需要大約20小時。更重要的是，過去生產成本超過2,000英鎊的夾具現在只需要幾百英鎊?！?/span>

—James Stuart-Young

Moog Aircraft Group制造工程經理

自動化免提移除

為了提高原型設計和生產效率，Moog使用 Stratasys SR-30和SR-100可溶性支撐材料來實現自動溶解。

“我們將打印零件放入清洗槽中以溶解可溶性支撐材料，”Stuart-Young說道，“然后將夾具存放在CMM機器附近，便于隨時使用?！?/span>

今天，Moog的Fortus 3D打印機幾乎實現了24/7不間斷作業。此外，其組裝與測試部門以及開發工程部門已經意識到采用3D打印生產復雜模具和夾具能夠節省大量時間。通過FDM 3D打印機，工程師能夠根據實際需求設置不同的打印層厚，從而節省打印時間。

Stuart-Young 總結說：“3D 打印機只需要幾個小時而不是幾周就可以幫助我們實現設計理念、驗證概念并重新設計，這極大地提高我們的效率并減少了生產過程中人為操作失誤的可能性。”
