目前，全球汽車保有量已高達12億輛，隨著經濟的發展與科技進步，人們也越來越不滿足于汽車千篇一律的常態造型，開始追求專屬的個性化風格，從而帶來了種類繁多的個性化改裝需求。如此同時，在車型的研發設計、檢測、配件的改裝過程中
如果有精確的三維數據做支撐，就能事半功倍。
相比傳統整車行業點測量、線測量的方式，
非接觸式三維激光掃描技術大大提升了汽車行業的三維檢測、逆向建模的工作效率。

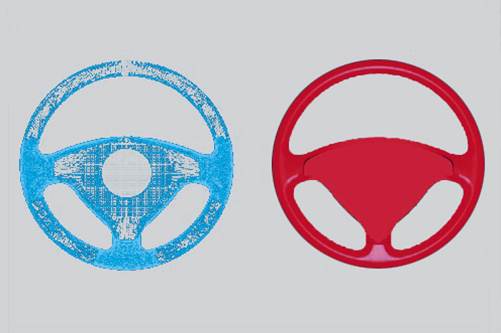

百科：逆向工程
目前，大多數關于逆向工程的研究主要集中在實物的逆向重構上，稱為“實物逆向工程”，其可定義為：逆向工程是將現有零件的模型(稱為零件原型)轉變?yōu)镃AD模型相關的數字化技術、集合模型重建技術、和產品制造技術的總稱，是已有產品或?qū)嵨锬Ｐ娃D(zhuǎn)化為工程設計模型和概念模型，在此基礎上對已有產品進行深化和再創造的過程。
掃描設備的篩選
由于車間環境限制，我們對各種不同掃描儀進行了優勢對比，最終選用手持式激光掃描儀作為本次掃描的主要儀器，手持式激光三維掃描儀能夠適應車間現場、戶外等
各種工作環境，攜帶方便，操作便捷，無論車頂車底還是車內，都可輕松完成掃描。

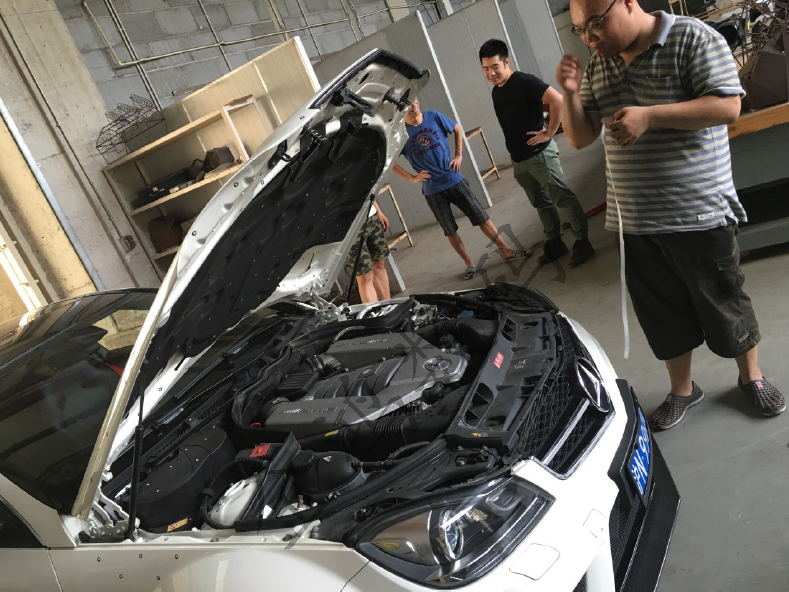

準備工作
在車身需要掃描的區域， 粘貼定位標記點。 相對于拍照式設備，免去了噴粉的需要， 手持激光式設備 可以直接掃描反光、黑色等表面

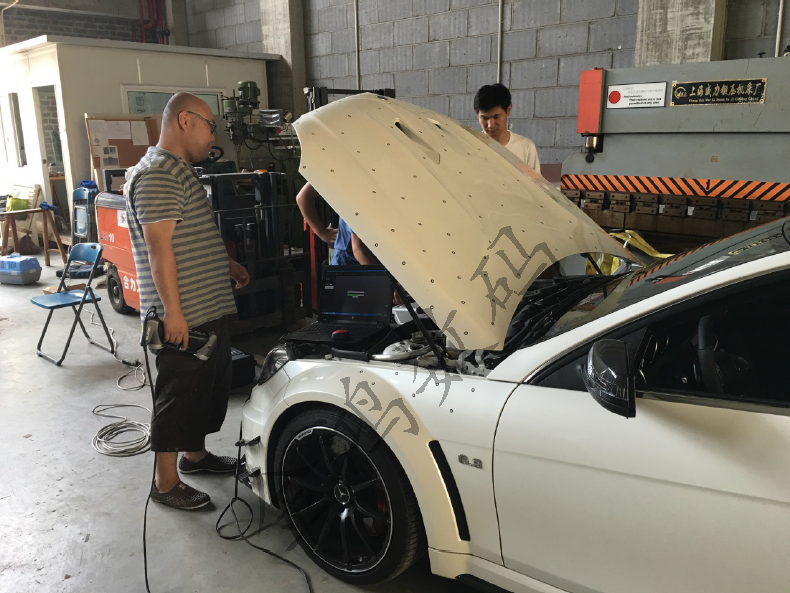

掃描過程
對于機蓋的正反兩面，通過手持式設備在1個小時內完成了掃描

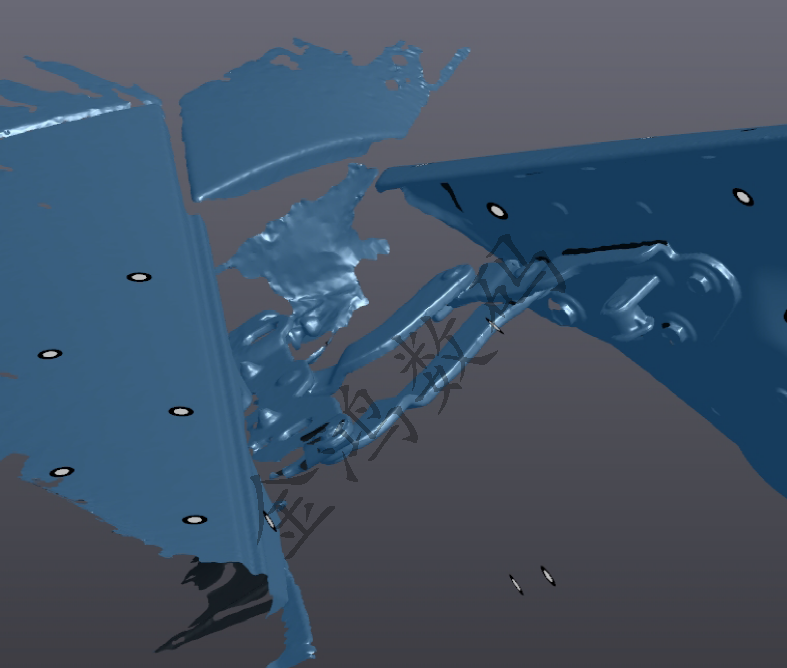

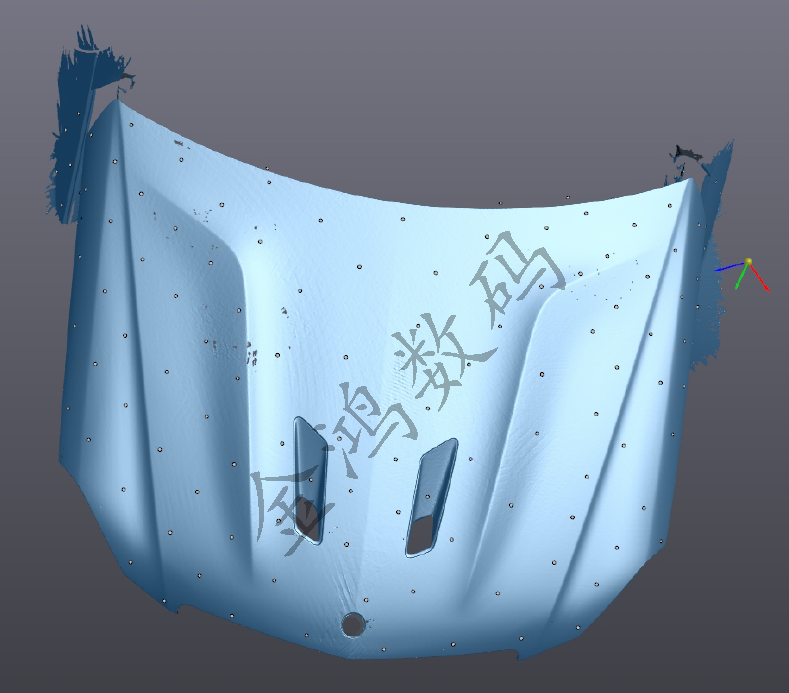

掃描結果
在與客戶的交流中發現， 之前也有拍照式設備進行同樣位置掃描， 時間長，并且在蓋板裝配銜接位置沒有很好的掃描到， 而這個位置恰恰是此次改裝之后
裝配中的重要部位， 客戶非常滿意看到裝配點的掃描效果。

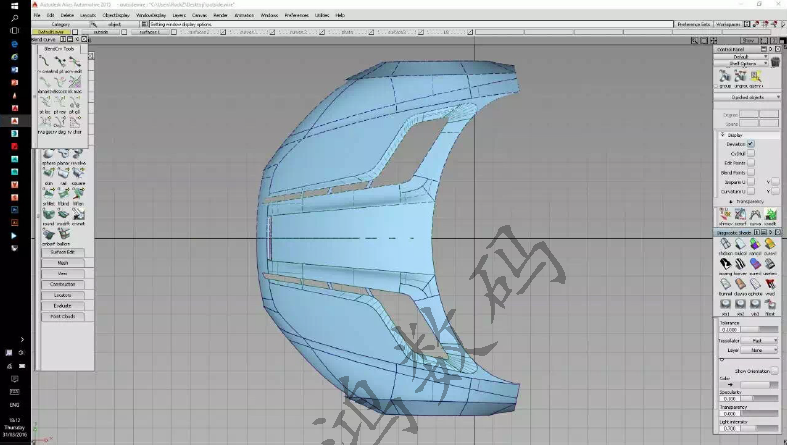

設計改型

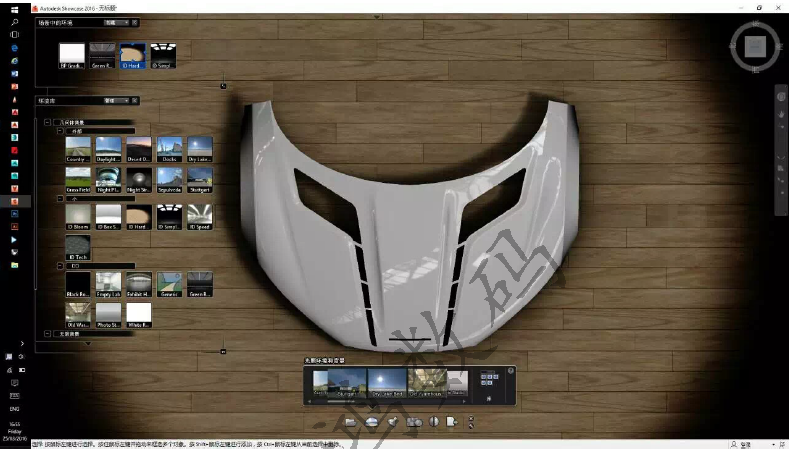

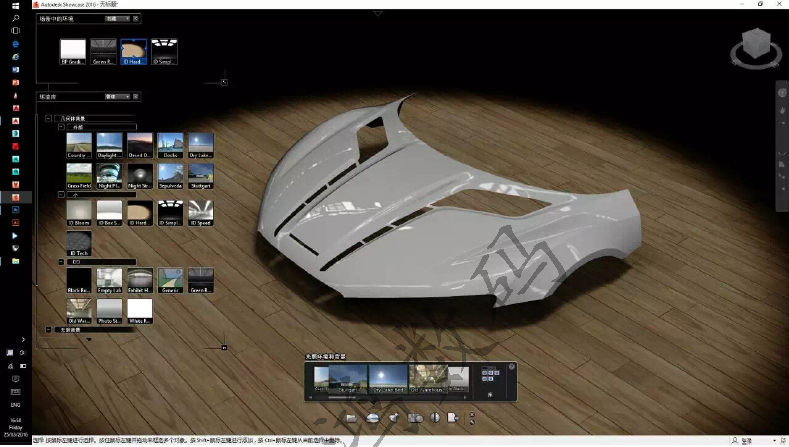

在掃描數據的基礎上，接下來的就是逆向改型設計了， 通過概念端的手繪， 一步一個腳印…… 到工業軟件端的逆向設計，
百科:為何改裝車愛用碳纖維？
碳纖維（carbon fiber，簡稱CF），是一種含碳量在95%以上的高強度、高模量纖維的新型纖維材料。它是由片狀石墨微晶等有機纖維沿纖維軸向方向堆砌而成，經碳化及石墨化處理而得到的微晶石墨材料。碳纖維是一種力學性能優異的新材料，它的比重不到鋼的1/4，碳纖維樹脂復合材料抗拉強度一般都在3500Mpa以上，是鋼的7~9倍，抗拉彈性模量為23000~43000Mpa也高于鋼。常見的賽車車身、部分改裝車身都是為此，另外在視覺效果上絕佳非常炫酷。

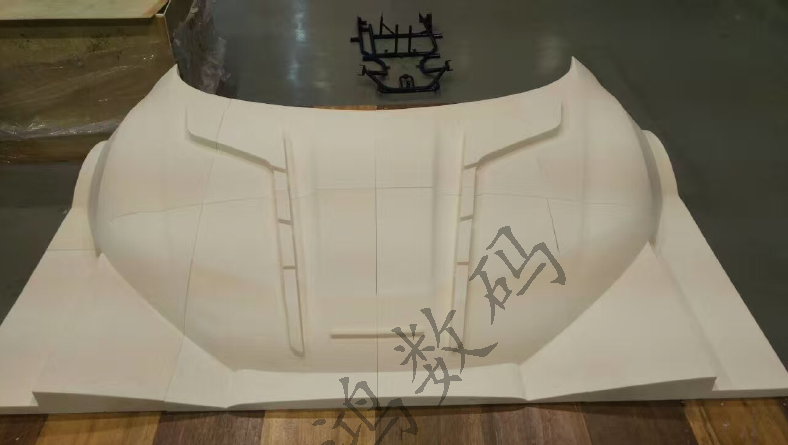

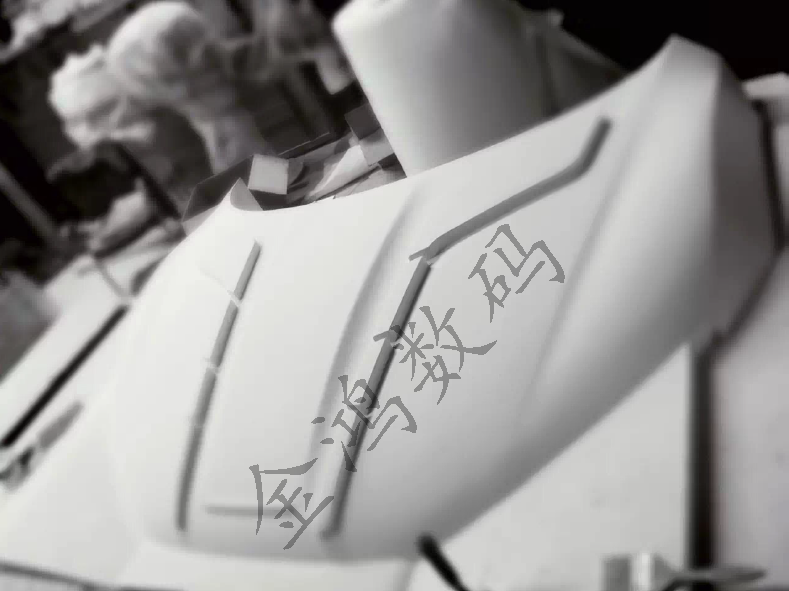

碳纖維制模
在設計完成的基礎上，下面就進入到實體制作了，此次改裝材料選用的是碳纖維，碳纖維車身制作首先要制模，常見的會選用木料、泡沫、代木等為模具材料，
再用數銑進行機加工

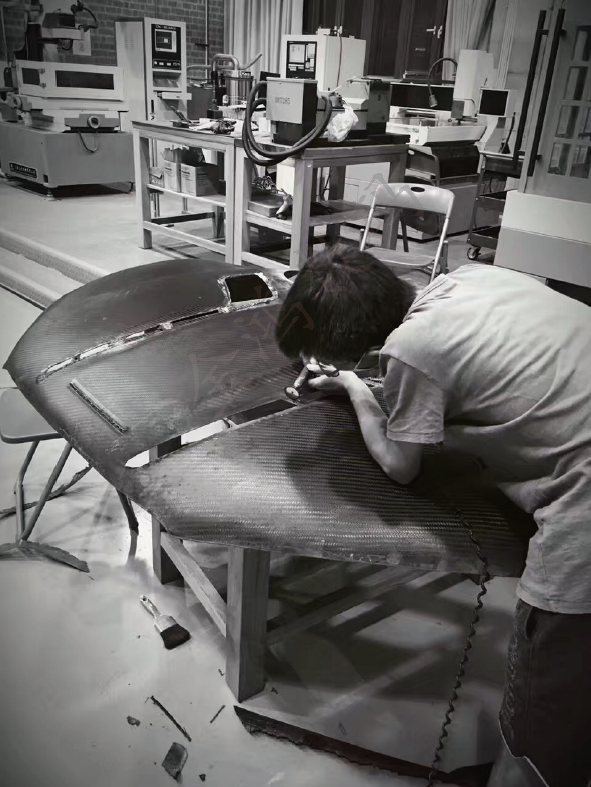

碳纖維制作
將模具表面涂敷脫模劑后，便可將碳纖維布覆蓋在模具上，并涂刷或者噴涂配制好的樹脂，將碳纖維布一層一層地“粘起來”。待碳纖維布達到一定層數后，就可以固化成型了。為進一步提高碳纖維成品的質量，可以用抽真空的方法將碳纖維布中多余的樹脂擠出，使用這樣的生產工藝，得到的產品氣泡極少，強度更高，產品質量比較穩定，能較好地控制產品厚度。最后，待樹脂凝固之后便可將零件從模具上取下來，得到所需的碳纖維成品。經過對成品的切割打磨，就可以裝車上路了。

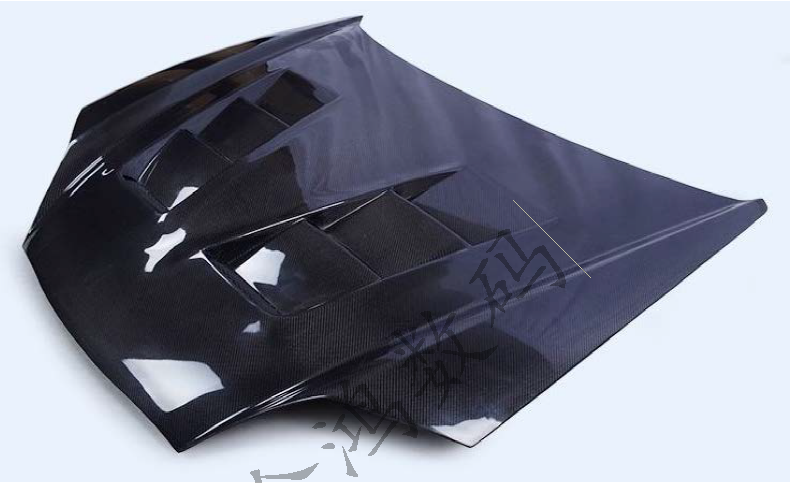

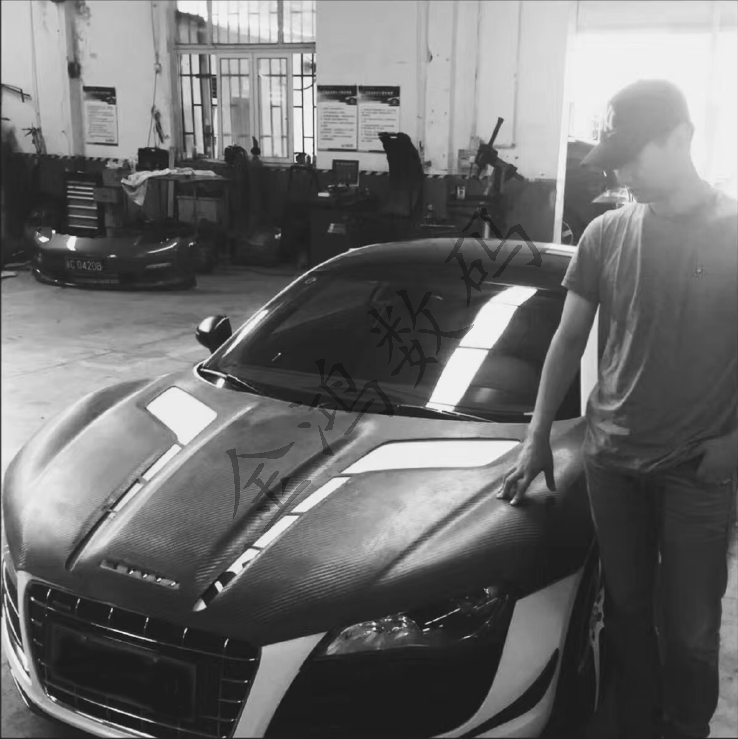

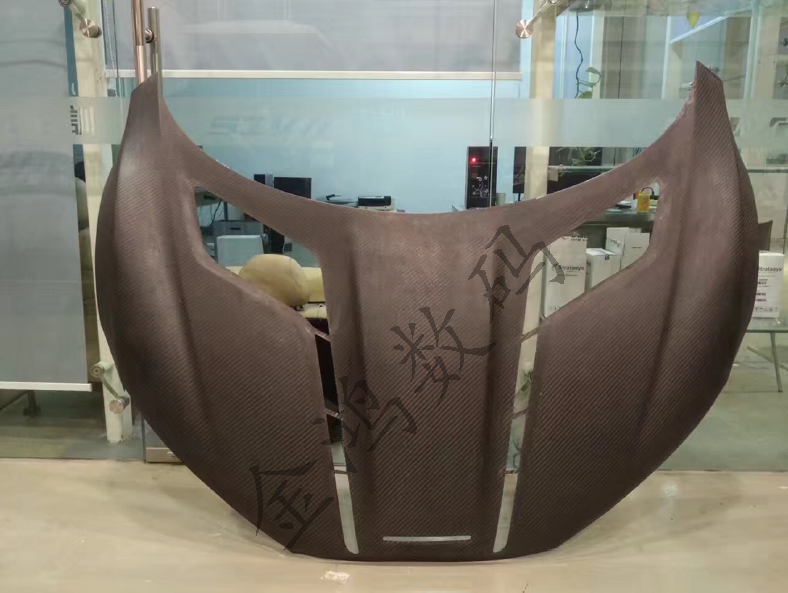

改型完成
決戰秋名山!
